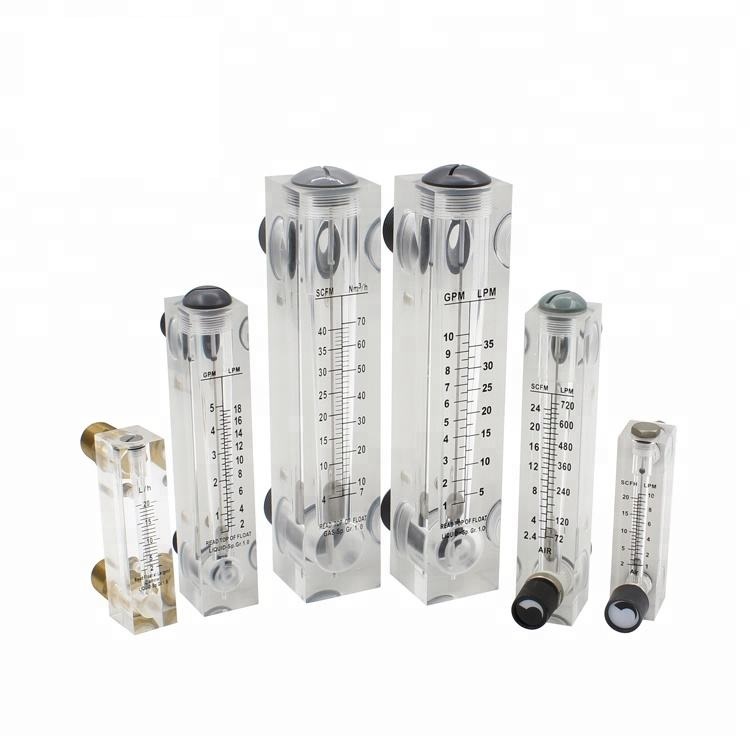

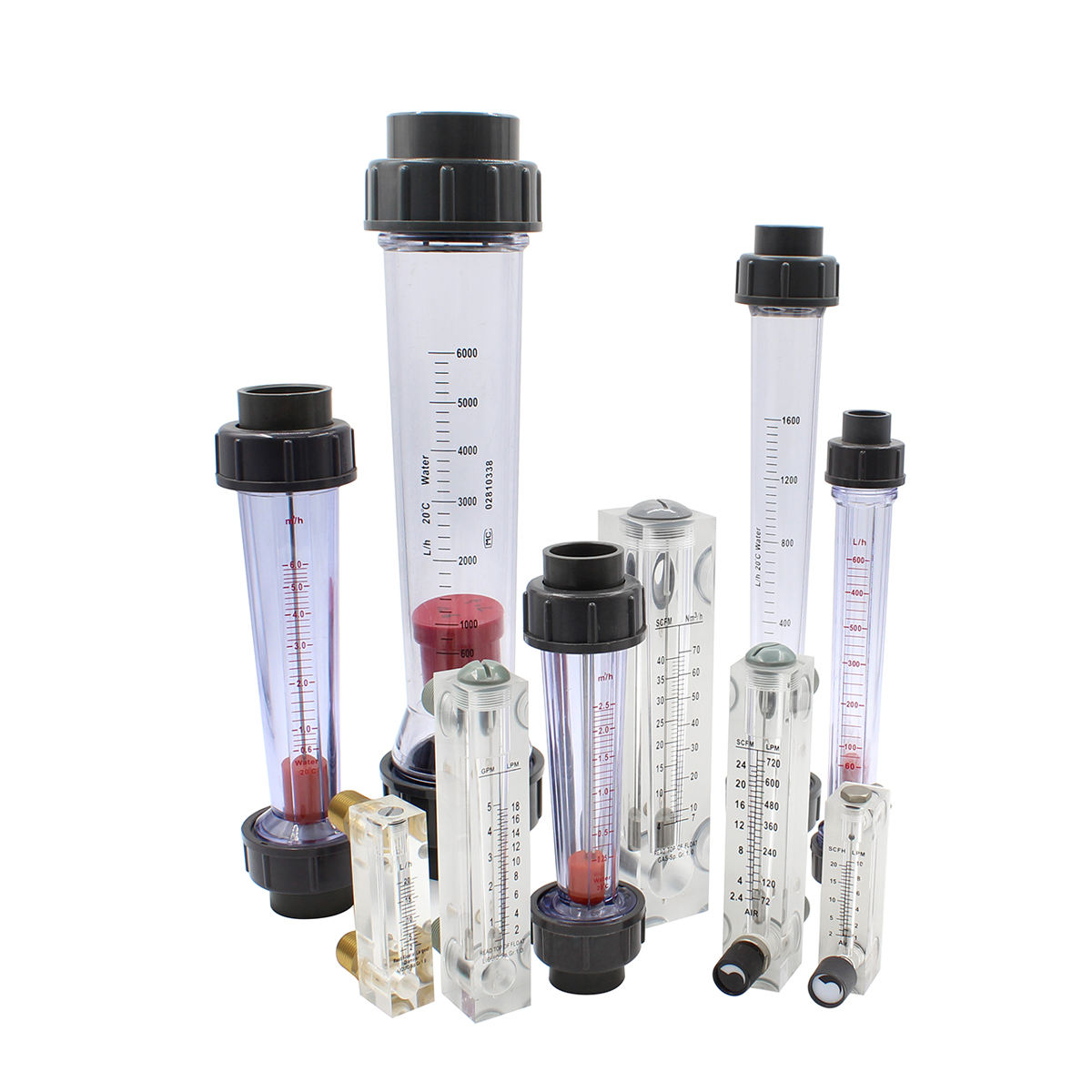

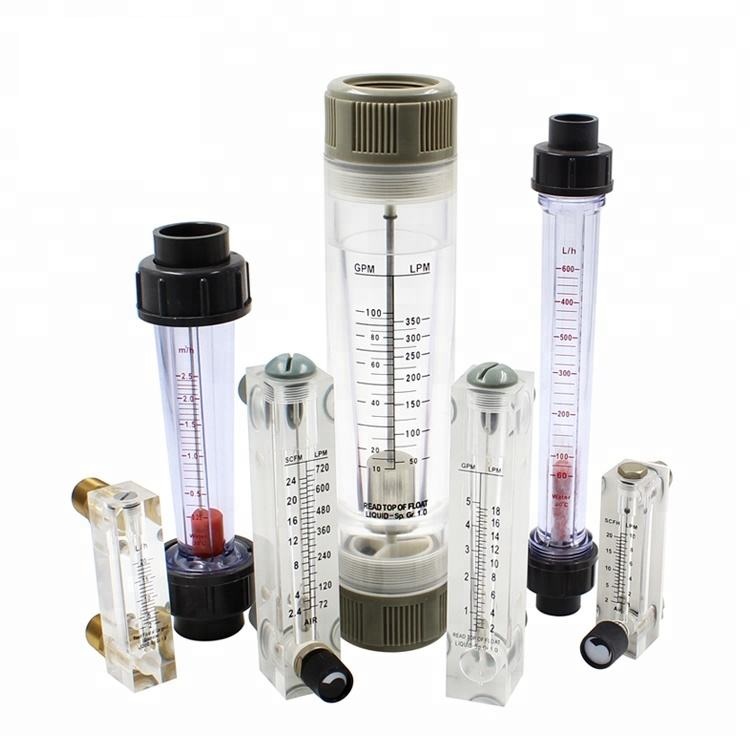

Anvendelse: Acrylic Tube Rotameter er en variabel-areal flowmåler med målerør af transparent akryl, der sikrer nem og præcis visuel aflæsning af flow. Den er velegnet til både væsker og gasser og bruges bredt i vandbehandling, kemi, fødevarer, medicin og forskning. Måleren har lav vægt, lang levetid og er nem at installere med flere tilslutningsmuligheder (panel/rør, gevind, flange, clamp). Den tåler op til 1 MPa og 80°C, og kan tilpasses med forskellige materialer og måleområder. Nøjagtighed typisk ±4–6%FS.
Key features: Høj synlighed, robust design, bredt flowområde, fleksibel installation.
Benefits: Driftssikker, lav vedligeholdelse, tilpasningsmuligheder, egnet til mange industrier.
Generel data:
| Type: |
LZT |
| Diameter: |
Fås i flere størrelser, typisk fra DN15 til DN150 afhængigt af model og flowområde. |
|
Installation:
|
Panelmontering eller rørmontering (piping type). Tilslutningstyper: gevind, flange, clamp, eller specialtilpasning. |
|
Standard:
|
Flange: DIN, HG20592-2009 PN16, ANSI B16.5 (150LB), JIS B 2220:2004 (10K) kan vælges. Mulighed for specialtilpasning af flowområde, materialer, tilslutning og medie. OEM/ODM service tilbydes. |
|
Arbejdstryk (P nominel):
|
Maks. 1 MPa / 150 psi (højere tryk kan specialtilpasses). |
|
Medietemperatur:
|
Maks. 80°C (akryl), op til 120°C for glasrør-modeller.
|
|
Medieberørte dele:
|
Målerør: PMMA (akryl), AS (glasrør-modeller). Flyder: 316 rustfrit stål, agate (mikroflow), ABS (plastmodeller). Guide rod: 316 rustfrit stål. Tilslutninger: PVC, ABS, rustfrit stål, messing, kobber krom. O-ringe: Silikone eller Viton. Flyder: 316 rustfrit stål, agate ball (mikroflow), ABS (plastmodeller).
|
|
Målerør:
|
Højkvalitets transparent akryl (PMMA) eller AS (glasrør).
|
|
Måleområde:
|
Fra mikroflow (f.eks. 50–500 ml/min) til store flow (op til 200 GPM / 750 LPM eller mere), afhængigt af model og medie.
|
|
Nøjagtighed:
|
Typisk ±4%FS eller ±6%FS (akryl), ±2.5%FS (glasrør), ±5%FS (plastmodeller).
|
Mekaniske flowmålere er målere hvor der som udgangspunkt ikke kræves elektrisk forsyning for at de skal fungere, hos Klinger har vi 4 forskellige typer i vores leveringsprogram:
VA flowmålere kan benyttes både til måling af flow på væsker eller gas.
Turbine flowmåleren er en pålidelig flowmåler til væsker.
Ovalhjulsmålere og tandhjulsmålere er såkaldt Positive Displacement (PD) målere til nøjagtig afmåling af væsker.
